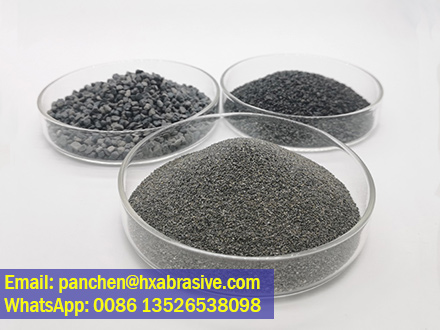

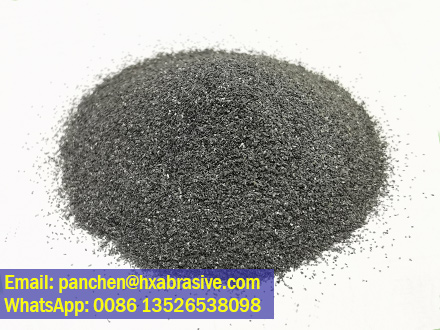

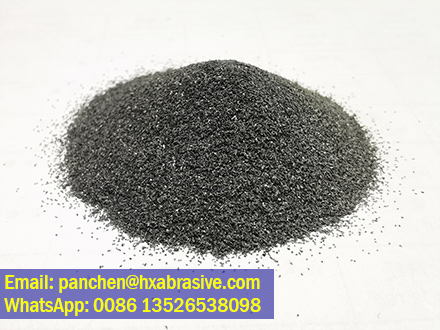

40 % Zirkonoxid-geschmolzenes Aluminiumoxid F80 für Faserscheiben
40% Zirkonoxid-Schleifkorn F80 ist ein Hochleistungs-Schleifkorn, das speziell für die Herstellung von Faserscheiben entwickelt wurde. Mit einem Zirkonoxidanteil von 40 % und der Körnung nach FEPA F80 zeichnet es sich durch eine scharfe, selbstschärfende mikrokristalline Struktur, hervorragende Zähigkeit und hohe Abtragsleistung aus. Dieses Schleifmittel erzielt beim Schleifen von Edelstahl, Kohlenstoffstahl und Legierungen eine hohe Abtragsrate und lange Standzeiten bei geringer Wärmeentwicklung, um ein Verbrennen des Werkstücks zu verhindern. Es ist das ideale Rohmaterial für Faserscheiben, die zum Reinigen von Schweißnähten, zum Schruppschleifen und zur Oberflächenbearbeitung von Metallen eingesetzt werden.
Produktname: Zirkonoxid-Schmelztonerde
Andere Bezeichnungen: Zirkonium-Elektrokorund 38A, Zirkonium-Schmelztonerde, Zirkonium-Aluminiumoxid, Zirkonkorund, Zirkonoxid-Schmelztonerde, ZFA-Schleifkorn, Zirkonkorund usw.
CAS-Code: 1344-28-1/1314-23-4
HS-Code: 2818109000
40% Zirkonoxid-geschmolzenes Aluminiumoxid F80 für Faserscheiben – Eigenschaften:
1. Zirkonoxid-geschmolzenes Aluminiumoxid mit einem Siliziumgehalt von 40 % weist im Vergleich zu Zirkonoxid-Aluminiumoxid mit einem Siliziumgehalt von 25 % eine höhere Zähigkeit, Selbstschärfungseigenschaften, ein höheres spezifisches Gewicht und eine höhere Feuerbeständigkeitstemperatur auf.
2. Durch die Kontrolle des Siliziumgehalts und der Abkühlprozesse verteilt sich das ZrO2-Al2O3-Eutektikum in Zirkonoxid-Aluminiumoxid mit 40 % Siliziumgehalt gleichmäßig an den Korngrenzen der Aluminiumoxidkristalle, was sich positiv auf die Druckfestigkeit, die Partikelzähigkeit und die Bruchfestigkeit des Zirkonoxid-Aluminiumoxids auswirkt.
3. Durch die Kontrolle der Schmelztemperatur und der Abkühlgeschwindigkeit weist Zirkonium-Aluminiumoxid mit 40 % Siliziumgehalt einen hohen Anteil an tetragonaler Zirkoniumoxidphase auf. Daher besitzt Zirkonium-Aluminiumoxid stabilere mechanische Eigenschaften und eine höhere Hochtemperaturstabilität.
4. Extrem hohe Verschleißfestigkeit. Gleichzeitig hohe Rauheit ohne übermäßiges Sprödbruchverhalten beim Hochdruckschleifen.
5. Korngröße F80: Gleichmäßige Partikelverteilung, konsistente Korngröße, um eine gleichmäßige Kratztextur auf Werkstückoberflächen zu gewährleisten.
40% Zirkonoxid-geschmolzenes Aluminiumoxid F80 für Faserscheibenanwendungen :
- Schleifmittel wie Harzfaser-Schleifscheiben für die Metallbearbeitung.
- Hocheffizientes Schleifen von Schweißnähten und Entfernen von Schweißschlacke an Edelstahl, Kohlenstoffstahl und legiertem Stahl.
- Schnelles Abtragen großer Materialmengen, Entfernen von Graten, Reinigen von Oberflächenrost und Oxidschichten.
- Weit verbreitet in der Metallverarbeitung, im Schiffbau, im Schienenfahrzeugbau, in der Hardwarebearbeitung und in der Baustahlbehandlung.
Chemische Zusammensetzung:
| Artikel | Inhalt(%) |
| AL2O3 | 55-57% |
| ZrO2 | 38-44% |
| TiO2 | Max. 0,8 % |
| Fe2O3 | Max. 0,25 % |
| SiO2 | Max. 0,6 % |
| Y2O3 | Max. 1,0 % |
Physikalischer Index:
| Artikel | ZA40 |
| Spezifisches Gewicht | 4,60 g/cm³ |
| Schüttdichte (LPD) | 2,15–2,45 g/cm³ |
| Vickers-Härte (100 g Last) | 19 GPa |
| Schmelzpunkt | 1900 °C |
| Partikelform | Monoklin tetragonal |
| Chemische Eigenschaften | Amphoterisch |
| Reaktion mit Säuren und Basen | NEIN |
| Reaktion mit Kohlenstoff | Karbidbildung seit 1650 °C |
| Kristallgröße | ≤20μm |
| Maximale Betriebstemperatur | 1600 °C |
| Farbe | Grau |
| Spezifische Wärmekapazität (cal/g°C) | 0,2205 (50–500 °C) |
| Wärmeleitfähigkeit | 0,2718 cal/cm²·sec °C |
| Lineare Ausdehnung (X10-6) | 6,82 (100–700 °C) |
Verfügbare Größen:
| F-Körnung (Für gebundene Schleifmittel mit hohem LPD) | F6 F8 F10 F12 F14 F16 F20 F22 F24 F30 F36 F40 F46 F54 F60 F70 F80 F90 F100 F120 F150 F180 F220 |
| F-Körnung (zum Sandstrahlen) | F6 F8 F10 F12 F14 F16 F20 F22 F24 F30 F36 F40 F46 F54 F60 F70 F80 F90 F100 F120 F150 F180 F220 |
| P-Grit (Für beschichtete Schleifmittel) | 60# 70# 80# 90# 100# 120# 150# 180# 220# 240# 320# 360# 400# 500# 600# 800# |
| Abschnitt Sand und Feinpulver (für feuerfeste Materialien) | 0–0,5 mm, 0–1 mm, 1–3 mm, 3–5 mm, 5–8 mm, 100#–0, 200#–0, 320#–0 |
Verfügbare Größen und Schüttdichte
| ZA40 F-Körnung | Schüttdichte (g/cm3) |
| F8 | 2.34-2.38 |
| F10 | 2.28-2.32 |
| F12 | 2.26-2.30 |
| F14 | 2.24-2.28 |
| F16 | 2.18-2.24 |
| F20 | 2.15-2.21 |
| F22 | 2.12-2.18 |
| F24 | 2.09-2.15 |
| F30 | 2.00-2.12 |
| F36 | 1,99-2,10 |
| F40 | 1,96-2,08 |
| F46 | 1,94-2,05 |
| F54 | 1,92-2,03 |
| F60 | 1,93-2,00 |
| F70 | 1,88-2,01 |
| F80 | 1,88-1,98 |
| F90 | 1,86-2,00 |
| F100 | 1,85-1,97 |
| F120 | 1,84-1,95 |
| F150 | 1,83-1,95 |
| F180 | 1,81-1,93 |
| F220 | 1,82-1,92 |
| ZA40 P-Körnung | Schüttdichte (g/cm3) |
| P12 | 2.20-2.35 |
| P16 | 2.18-2.30 |
| P20 | 2.15-2.25 |
| P24 | 2.13-2.24 |
| P30 | 2.10-2.20 |
| P36 | 2.08-2.16 |
| P40 | 2.00-2.12 |
| P50 | 1,95-2,04 |
| P60 | 1,90-2,00 |
| P80 | 1,86-1,98 |
| P100 | 1,84-1,95 |
| P120 | 1,84-1,94 |
| P150 | 1,82-1,94 |
| P180 | 1,80-1,92 |
| P220 | 1,80-1,90 |
Herstellung von 40% Zirkonoxid-geschmolzenem Aluminiumoxid F80 für Faserscheiben:
Paket:
- 1 MT in einem Jumbo-Beutel mit Ringen.
- 25 kg in einem PVC-Sack, dann 40 Säcke in einem Jumbo-Sack.
- 25 kg in Papiersäcken, dann 40 Säcke auf einer Palette.
- Individuelle Pakete sind erhältlich.
Häufig gestellte Fragen:
F: Wie hoch ist die Mindestbestellmenge (MOQ) für jede Korngröße von Zirkonoxid-Schmelztonerde?
A: Die Mindestbestellmenge beträgt 25 kg für eine einzelne Körnung.
F: Wie viele verschiedene Arten von Zirkonoxid-Schmelzkorn bieten Sie an?
A: Nach Korngröße unterscheiden wir zwischen F- und P-Körnung. Der Zirkoniumgehalt liegt bei 25 % bzw. 40 % Zirkoniumdioxid. Hinsichtlich der Qualität unterscheiden wir zwischen mittlerer und hoher Qualität (hohe Qualität zeichnet sich durch kleinere Kristallgröße und höhere Festigkeit aus). Die Schüttdichte wird in normal und hoch eingeteilt.
F: Was ist der HS-Code für Zirkonoxid-Schmelztonerde?
A: Der HS-Code lautet 2818109000
F: Erhalten Sie irgendein Zertifikat?
A: Ja, wir haben ein ISO 9001:2015-Zertifikat für unser Produktionssystem.
